철골구조물

철골구조물이란

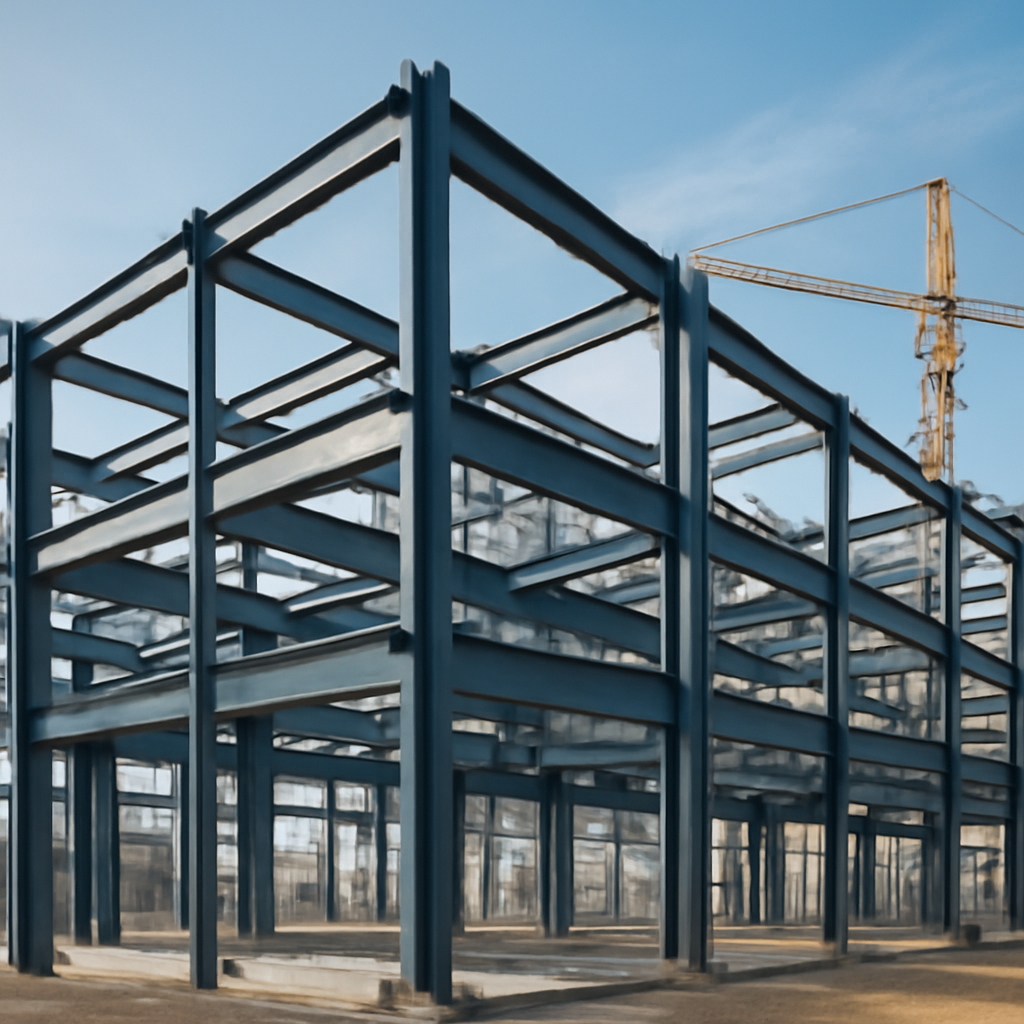

철골구조물은 건축물의 기둥, 보, 트러스, 가새 등 주요 하중 지지 부재를 강재로 구성한 구조체입니다. 강재는 공장에서 일정한 규격과 품질 기준에 따라 생산할 수 있고, 부재를 절단·가공한 뒤 현장에서 조립하는 방식이 일반적입니다. 따라서 철근콘크리트 구조와 비교하면 구조체의 제작과 설치를 분리하기 쉽고, 넓은 공간이나 높은 층고가 필요한 건축물에 유리합니다.

건축 분야에서 철골구조물은 단순히 강재를 조립한 형태를 뜻하지 않습니다. 건축물의 용도와 규모, 하중 조건, 지반 상태, 내진 성능, 화재 안전, 녹 방지, 시공 환경을 종합적으로 반영한 구조 시스템을 의미합니다. 설계도면에 표시된 부재의 크기만으로 안전성을 판단할 수 없으며, 접합부와 기초, 시공 순서까지 하나의 체계로 검토해야 합니다.

핵심은 강재의 강도 자체보다 하중이 부재와 접합부를 거쳐 기초와 지반으로 안전하게 전달되도록 구조 전체를 계획하는 데 있습니다.

주요 특징과 적용이 적합한 상황

장점

• 넓은 무주공간: 기둥 간격을 크게 계획하기 쉬워 창고, 공장, 체육시설, 전시장, 상업시설처럼 개방된 공간이 필요한 건축물에 적합합니다.
• 공사 기간의 조정: 부재 제작을 공장에서 진행하는 동안 기초공사나 현장 준비를 병행할 수 있어 전체 공정의 효율을 높일 수 있습니다.
• 경량화 가능성: 같은 하중 조건에서 구조 계획에 따라 부재를 효율적으로 배치할 수 있어 건축물의 자중을 줄이는 데 도움이 될 수 있습니다.
• 증축과 변경 대응: 일부 건축물에서는 볼트 접합과 모듈화된 부재를 활용해 공간 변경이나 증축 계획을 검토하기 수월합니다.
• 품질의 균일성: 주요 부재를 공장에서 가공·검사하면 현장 작업의 편차를 줄이고 치수 관리에 유리합니다.

검토가 필요한 한계

• 강재는 고온에서 강도와 강성이 저하될 수 있으므로 용도와 규모에 맞는 내화 설계가 필요합니다.
• 수분, 염해, 결로, 화학물질에 노출되면 부식이 진행될 수 있어 표면 처리와 배수·환기 계획이 중요합니다.
• 부재 제작 정밀도와 현장 조립 품질에 따라 접합부의 성능이 달라질 수 있습니다.
• 강재 가격, 도료와 내화피복, 운송 장비, 양중 조건에 따라 공사비 변동 폭이 커질 수 있습니다.

따라서 철골구조물은 무조건 경제적인 방식이라기보다, 공간 요구와 공사 조건이 구조 시스템의 장점과 맞을 때 효과가 큰 선택입니다. 소규모 건축물이라도 주변 민원, 운송로, 크레인 설치 가능 여부를 함께 확인해야 합니다.

구조 형식과 세부 유형

철골구조물의 형식은 부재의 배치와 하중 전달 방식, 접합 방법에 따라 구분합니다. 실제 설계에서는 한 가지 형식만 사용하는 것이 아니라 건축물의 구역별 기능에 따라 여러 방식을 조합하기도 합니다.

라멘 구조는 공간 계획의 자유도가 높은 편이지만 강접합부의 설계와 시공 정밀도가 중요합니다. 가새 구조는 수평력에 효율적으로 대응할 수 있으나 출입구, 창호, 설비 배관과의 간섭을 사전에 조정해야 합니다. 트러스는 부재를 삼각형으로 구성해 장스팬에 적합하지만 제작·양중·현장 조립 계획이 복잡해질 수 있습니다.

설계부터 완공까지의 진행 절차

1. 요구 조건 정리: 건축물의 용도, 층수, 층고, 기둥 간격, 적재하중, 설비 하중, 증축 가능성을 정리합니다. 물류시설이라면 적재 방식과 장비 운행 조건, 공장이라면 생산 설비의 진동과 집중하중을 반드시 반영해야 합니다.
2. 현장 및 기초 조건 조사: 지반조사 결과, 인접 건축물, 대지 경계, 진입로, 고압선, 주변 작업 공간을 확인합니다. 구조체가 가벼워도 기초와 앵커의 검토가 부족하면 전체 안전성이 저하될 수 있습니다.
3. 구조 시스템 선정: 라멘, 가새, 트러스, 복합 구조 등을 비교하고 하중 흐름, 공간 활용, 내진 성능, 내화·방청 요구를 종합해 기본 형식을 결정합니다.
4. 구조 계산과 상세 설계: 고정하중, 활하중, 풍하중, 지진하중, 적설하중 및 설비하중을 고려해 부재와 접합부를 설계합니다. 사용성 측면에서는 처짐, 진동, 층간변위, 사용 중 소음도 확인 대상입니다.
5. 제작도와 자재 발주: 부재 길이, 절단 위치, 구멍 위치, 용접 상세, 볼트 등급, 표면 처리, 내화피복 조건을 제작도에 반영합니다. 설계도와 제작도 사이의 불일치를 이 단계에서 조정해야 현장 재작업을 줄일 수 있습니다.
6. 공장 제작과 검사: 강재의 재질 확인, 치수 검사, 절단·천공, 조립, 용접, 비파괴검사, 도장 또는 방청 처리를 순서대로 진행합니다. 검사 범위와 판정 기준은 설계서와 관련 기준에 따라 정합니다.
7. 운송과 현장 반입: 부재의 길이와 중량, 운송 차량의 접근성, 현장 적치 위치, 반입 순서를 검토합니다. 무리한 야적은 부재 변형이나 도장 손상을 일으킬 수 있습니다.
8. 양중과 조립: 기초의 앵커 위치를 확인한 후 기둥, 보, 가새 순서로 조립하고 임시 지지와 가설 안정성을 확보합니다. 본 접합이 완료되기 전에는 구조체가 설계된 안정 상태가 아닐 수 있으므로 작업 순서와 풍속 등 현장 조건을 관리해야 합니다.
9. 최종 검사와 인계: 수직도, 레벨, 접합부 체결, 용접 상태, 도막 두께, 내화피복 손상, 배수와 마감 상태를 확인하고 검사 기록과 준공 자료를 정리합니다.

선정 기준과 비용·공기에 영향을 주는 요소

철골구조물의 적합성을 판단할 때는 초기 자재비만 비교해서는 안 됩니다. 기초공사, 제작, 운송, 양중, 접합, 내화, 방청, 검사, 유지관리 비용을 포함한 생애주기 관점의 비교가 필요합니다.

주요 선택 기준

• 공간 요구: 기둥 없는 면적, 층고, 대형 개구부, 크레인 주행 여부를 우선 검토합니다.
• 하중과 사용 조건: 적재하중, 반복하중, 진동, 충격, 설비 집중하중, 온도 변화가 구조에 미치는 영향을 확인합니다.
• 환경 조건: 해안이나 습윤 지역, 부식성 가스가 있는 공장, 결로가 잦은 공간은 방청 사양과 배수·환기 계획을 강화해야 합니다.
• 화재 안전: 건축물의 용도와 관련 기준에 따라 내화피복, 내화도료, 콘크리트 피복 등 적절한 방법을 검토합니다.
• 시공성: 부재의 최대 길이와 중량, 크레인 위치, 작업 반경, 현장 조립 공간, 야간 작업 제한을 확인합니다.
• 변경 가능성: 향후 설비 증설, 벽체 변경, 태양광이나 기계장비 추가가 예상되면 초기 설계에 여유와 접합 위치를 반영합니다.

비용에 영향을 주는 조건

강재 사용량 외에도 강재 등급과 규격, 부재 형상, 용접량과 볼트 수량, 절단·천공 난이도, 표면 처리, 내화 방식, 운송 거리, 양중 장비, 현장 접근성, 기초 보강 여부가 비용에 영향을 줍니다. 복잡한 곡선 부재나 맞춤형 접합부는 제작 및 검사 시간이 늘어날 수 있습니다. 반대로 표준화된 부재와 반복되는 모듈을 적용하면 제작과 조립의 효율을 높일 가능성이 있습니다.

공기에 영향을 주는 조건

공장 제작 기간, 자재 조달 가능성, 설계 변경 횟수, 기초공사의 완료 시점, 운송 허가, 우천·강풍 등 기상 조건, 크레인 투입 일정, 용접·도장·내화피복 검사 일정이 주요 변수입니다. 제작을 먼저 시작하려면 설계가 충분히 확정되어야 하며, 미확정 상태에서 발주하면 재제작과 공기 지연으로 이어질 수 있습니다.

품질과 안전을 위한 문제 예방

설계 단계

• 건축·구조·기계·전기 도면을 함께 검토해 보와 덕트, 배관, 창호, 외장재의 간섭을 조기에 발견합니다.
• 접합부에 힘이 집중되지 않는지 확인하고, 현장에서 실제로 조립할 수 있는 볼트 체결 공간과 용접 자세를 확보합니다.
• 내화피복과 방청도장이 필요한 부위, 마감재가 덮기 전에 검사해야 하는 부위를 도면에 명확히 표시합니다.

제작 단계

• 강재의 재질 증명과 입고 상태를 확인하고, 절단면의 결함과 치수 오차를 관리합니다.
• 용접은 승인된 절차와 적정 자격을 갖춘 작업자가 수행하도록 하며, 필요 부위는 외관검사와 비파괴검사를 실시합니다.
• 볼트 구멍을 현장에서 임의로 확대하거나 절단하는 행위는 구조 성능에 영향을 줄 수 있으므로 설계자와 협의 없이 진행하지 않습니다.
• 도장 전 표면의 녹, 유분, 수분을 제거하고 도막 손상과 도장 누락이 없는지 부재별로 확인합니다.

현장 조립 단계

• 앵커볼트 위치와 기초 레벨을 측량하고, 오차가 있으면 부재를 억지로 끼우지 말고 조정 방법을 검토합니다.
• 가설 상태에서 전도나 좌굴이 발생하지 않도록 임시 가새와 지지대를 설치하고, 강풍이나 악천후에는 양중 작업을 재검토합니다.
• 고소 작업, 중량물 취급, 용접 불티, 크레인 작업 반경을 포함한 위험성 평가와 작업 구역 통제를 실시합니다.
• 고장력볼트는 정해진 체결 순서와 검사 방법을 적용하고, 체결 완료 여부를 기록으로 남깁니다.

철골구조물에서 자주 발생하는 문제는 접합부 누락, 앵커 위치 오차, 부재 변형, 용접 결함, 도장 손상, 내화피복 두께 부족, 배수 불량입니다. 이러한 문제는 대부분 공정 후반에 한꺼번에 확인하기보다 자재 입고부터 공정별 검사로 나누어 관리할 때 예방 효과가 높습니다.

완공 후 관리 방법

철골구조물의 유지관리는 눈에 보이는 녹만 제거하는 작업이 아니라 구조 안전과 내구성에 영향을 주는 환경을 지속적으로 관리하는 과정입니다. 점검 주기는 건축물의 용도, 노출 환경, 사용 빈도, 관련 관리 기준에 따라 정하고, 이상 징후가 발견되면 일반적인 보수로 단정하지 말고 구조 분야 전문가의 확인을 받는 것이 안전합니다.

정기적인 육안 점검

기둥과 보의 변형, 처짐, 균열, 도장 벗겨짐, 녹 발생, 볼트 풀림, 누수 흔적을 확인합니다. 외장재와 천장에 가려진 부위도 점검 계획에 포함해야 합니다.

부식 관리

녹이 발생한 원인을 먼저 찾습니다. 빗물 고임, 결로, 누수, 손상된 도장, 이종 금속 접촉을 개선한 뒤 표면 정리와 재도장을 시행해야 재발을 줄일 수 있습니다.

내화 성능 관리

내화도료나 내화피복이 설비공사, 충격, 누수로 손상되지 않았는지 확인합니다. 임의로 제거하거나 다른 재료로 덧씌우지 말고 승인된 보수 방법을 적용해야 합니다.

접합부 관리

볼트의 풀림, 용접부의 균열, 접합판의 변형을 확인합니다. 구조부재에 구멍을 추가하거나 용접을 새로 하는 경우에는 반드시 구조 검토를 거쳐야 합니다.

기록 보존

제작·시공 검사기록, 자재 정보, 보수 이력, 사진, 도면 변경 사항을 보존하면 향후 증축과 안전 점검에 유용합니다.

현장 확인 체크리스트

• 건축물의 용도와 필요한 무주공간, 층고, 장비 하중이 구조 설계에 반영되었는가?
• 지반조사와 기초 설계, 앵커볼트 배치가 구조 계획과 일치하는가?
• 강재의 규격과 재질, 부재 치수, 제작도 승인 상태를 확인했는가?
• 용접 절차와 검사 범위, 고장력볼트 체결 방법이 정해져 있는가?
• 부재 운송 경로와 현장 적치 장소, 크레인 설치 위치가 확보되었는가?
• 가설 지지와 조립 순서가 계획되어 있으며 강풍 등 작업 중지 조건이 정해져 있는가?
• 방청도장, 내화피복, 배수와 결로 방지 대책이 적용되었는가?
• 건축·설비·외장 공사와 구조부재의 간섭이 해소되었는가?
• 최종 수직도와 레벨, 접합부, 도막 및 내화피복 상태를 기록했는가?
• 완공 후 점검 책임과 보수 이력 관리 방법이 정해져 있는가?
